產品信息

產品參數

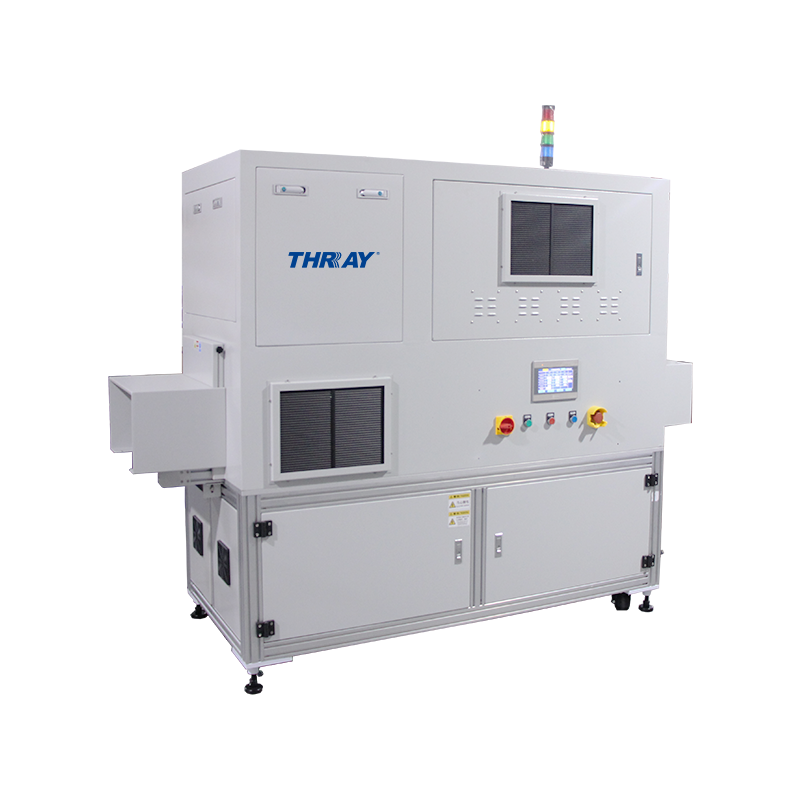

1、產品名稱：UV LED 流水線固化設備

2、產品型號：UVG-300

3、皮帶寬度：300mm

4、工作高度：取放料平臺：750mm±20mm

5、外形尺寸：L2170*W800*H1650(mm)

6、設備外觀顏色：RAL7035

7、燈珠品牌：韓國首爾，燈珠數量：1280 顆

8、光電感應產品自動開啟燈源，無產品輸入可自動關閉燈源

9、UV燈高度調節：皮帶面到燈源100-300mm可調

10、設備風冷散熱，爐內溫度<60 ℃

11、輸送帶速度范圍：傳輸方向?yàn)檎龑?duì)觸摸屏的方向，從右到左，先LED后汞燈；速度范圍為0-6m/min，輸送帶寬度為30cm，材質為特氟龍，采用變頻器控制且集成在觸摸屏中調節

12、設備進出口配備對射感應器，檢測進料和出料，當長時間沒有進料時，設備降到待機功率；當設備檢測到進料且長時間沒有檢測到出料，設備報警提示。為保證進出料感應器不受干擾，進出料感應器放在遮陽罩中

13、本設備采用汞燈和LED結合方式，波長為365nm，汞燈功率為2kw；

14、本設備采用觸摸屏加PLC控制方式，且集成啟動、停止、復位、急停（加保護罩）等按鈕開關

15、觸摸屏中可顯示UV 光強，累計工作時間（包含預警時間），設備自帶能量值檢測裝置，LED自帶電流電壓檢測裝置，能夠燈珠短路等報警。通過觸摸屏實時反饋當前能量值狀態。參數調節都集成在觸摸屏中包括：LED的功率調節，輸送帶速度調節等

16、輸送帶進出口配備遮光罩，高度大于170mm

17、設備進料口增加導流板

18、只開LED，輸送帶速度為3m/min，功率在60%-80%之間一個固定數值，左中右三個位置各測量10次，能量值為3800-4800mj/cm2、光強>300mw/cm2且同一個點的能量值波動

小于等于±5 %，不同點的能量值波動小于等于±8%。

19、在皮帶速度為3m/min時，汞燈（汞燈為電子啟動方式）和LED同時開啟，等待15min之后，測量進料口皮帶左、中、右三個位置的輸送帶表面溫度不超過60℃。

20、汞燈上部帶有出風管道，需外接150mm風管
